客戶名稱：某制冷設(shè)備公司
試樣名稱：鑄鐵棒/208
執(zhí)行標(biāo)準(zhǔn)：GB/T 228-2002 金屬材料室溫拉伸試驗(yàn)方法
試樣直徑：12.5MM
試驗(yàn)方案：

1.選用10T楔形拉伸夾具配φ16～25mm形鉗口
2.夾持試樣上端美工力值清零
3.用適當(dāng)速度移動(dòng)橫梁到適當(dāng)位置，夾持試樣下端
4.微動(dòng)將力值卸到10～2n，并設(shè)置試驗(yàn)速度為3mm/min
5.將位移清零，運(yùn)行，直到試驗(yàn)結(jié)束
6.出試驗(yàn)報(bào)告

試驗(yàn)報(bào)告：尺寸、截面積、抗拉力、抗拉強(qiáng)度
試驗(yàn)設(shè)備：CMT6105電子萬(wàn)能試驗(yàn)機(jī)
其他：該試驗(yàn)所用的夾具是10T楔形拉伸夾具（標(biāo)配），其圖號(hào)為K100-L-01

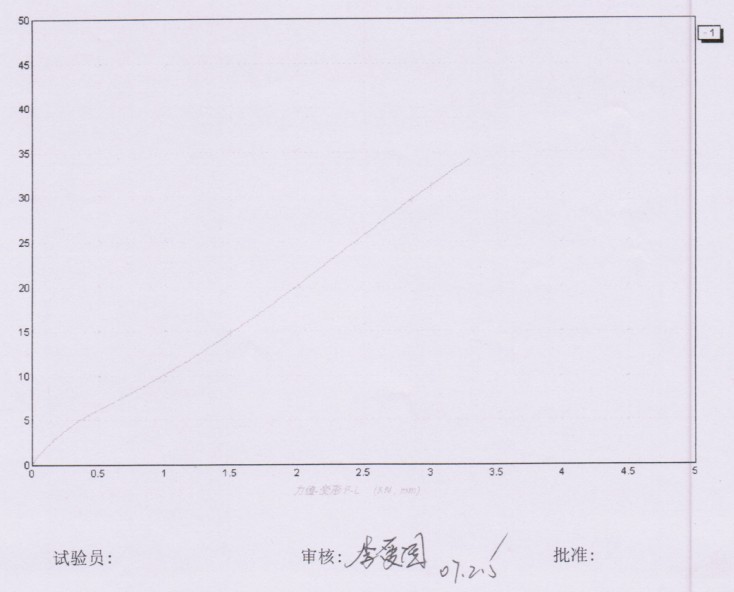

試驗(yàn)特征曲線圖：

背景：
關(guān)于制冷設(shè)備零部件及冰箱壓縮機(jī)鑄鐵：冰箱壓縮機(jī)鑄件材質(zhì)要求 冰箱壓縮機(jī)鑄件,除曲軸系球鐵外,其它鑄件均為HT200。壓縮機(jī)鑄件除尺寸精度要求很嚴(yán)外,鑄件本體不能存在鑄造缺陷,并且要求鑄件交貨時(shí)表面為金屬本色經(jīng)防銹處理。 壓縮機(jī)鑄件屬小型薄壁精細(xì)鑄件。
